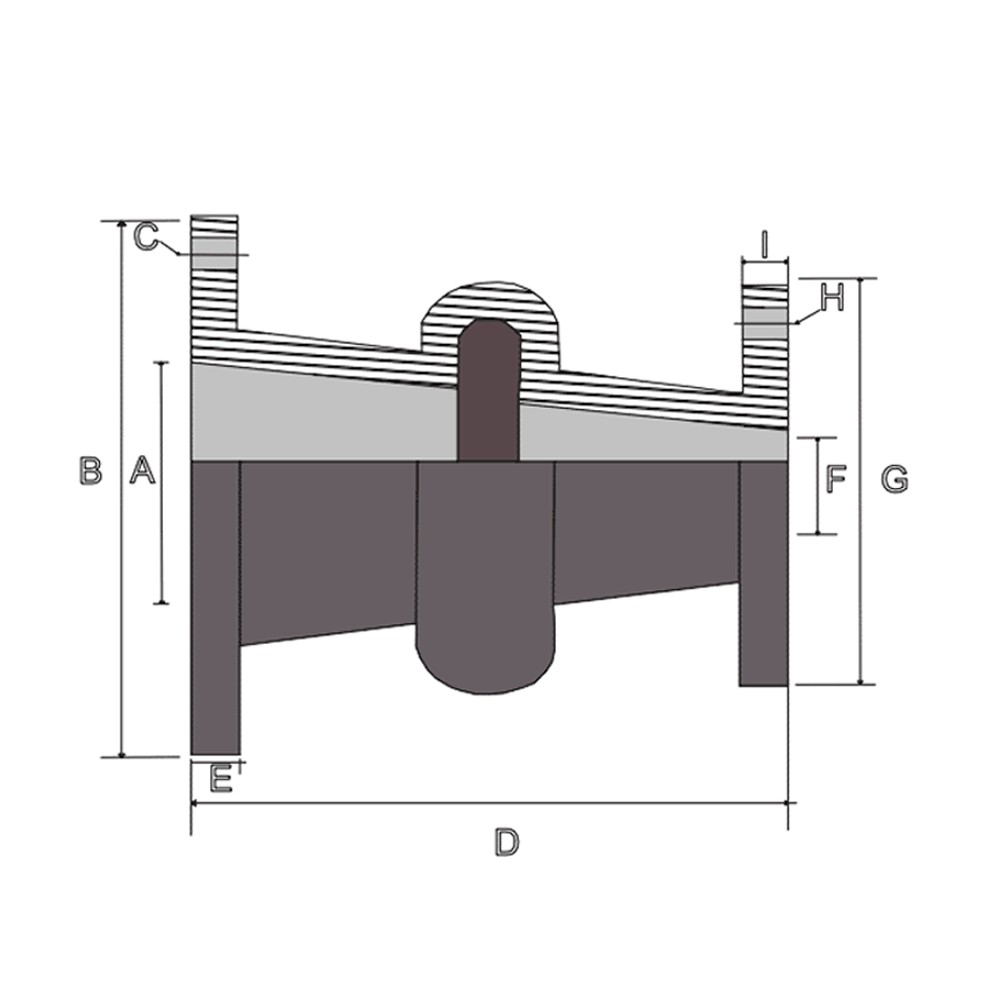

Modelo Seleccionado: Junta de expansión Estilo 111C

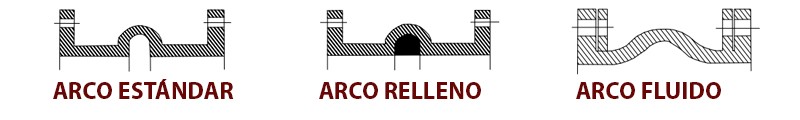

JUNTA CÓNICA CONCÉNTRICA En donde existe la necesidad de conectar sistemas de tubería de: DIFERENTES DIÁMETROS, MISMO EJE Diseño Integral de reborde o cara realzada, (No requieren empaques adicionales) Arco estándar diseñado para compensar movimientos, absorber vibración / ruido del sistema en el espacio más corto Excepcional capacidad de movimiento direccional. Excelente resistencia química y abrasión en los Hules Especificados Capacidad de vacío completo (30 "Hg) en todos los tamaños. Menor rigidez y fuerza de deflexión, fácil de instalar, ligero y de alta resistencia.

Movimientos de la Junta de expansión modelo: 111C

FJ1 Movimiento de instalación de Juntas de Expansión_Comprension Axial

FJ4 Movimiento de instalación Juntas de Expansión_Angular

FJ6 Movimiento de instalación Juntas de Expansión_Torsional

Selecciona las dimensiones de la Junta flexible que requieres:

SELECCIÓN DE MEDIDA	ø MAYOR in	ø MENOR in	ø LARGO in
	1.5	1	6
	2	1	6
	2	1.25	6
	2	1.5	6
	2.5	1	6
	2.5	1.25	6
	2.5	1.5	6
	2.5	2	6
	3	1	8
	3	1.25	8
	3	2	6
	3	2.5	6
	3.5	1.5	8
	3.5	2	6
	3.5	2.5	6
	3.5	3	6
	4	1.5	8
	4	2	6
	4	2.5	6
	4	3	6
	4	3.5	6
	5	2.5	8
	5	3	6
	5	3.5	6
	5	4	6
	5	4.5	6
	6	3	8
	6	3.5	8
	6	4	6
	6	5	6
	8	4	10
SELECCIÓN DE MEDIDA	ø MAYOR in	ø MENOR in	ø LARGO in
	8	5	8
	8	6	6
	10	6	10
	10	8	6
	12	8	10
	12	10	8
	14	10	10
	14	12	8
	16	10	10
	16	12	8
	16	14	8
	18	12	12
	18	14	10
	18	16	8
	20	14	12
	20	16	10
	20	18	8
	24	16	16
	24	18	14
	24	20	10
	30	20	18
	30	24	14
	26	24	24
	36	30	14
	42	30	24
	42	36	13
	48	42	14
	54	42	22
	54	48	13
	60	48	22
	60	54	13

Resumen de selección de la junta de expansión:

Modelo: 111C

Medidas:
