Modelo Seleccionado: Junta de expansión Estilo 111E
CONICA EXCENTRICA: En donde existe la necesidad de conectar sistemas de tubería de: DIFERENTES DIÁMETROS, DIFERENTES EJES. Excepcional capacidad de movimiento direccional. Excelente resistencia química y abrasión en los Hules Especificados Capacidad de vacío completo (30 "Hg) en todos los tamaños, construcción económica terminado exterior Venda de ALTA CALIDAD Compensa la desalineación menor y compensación de tuberías Menor rigidez y fuerza de deflexión Fácil de instalar, ligero y de alta resistencia Proporciona un fácil acceso a las tuberías y equipos

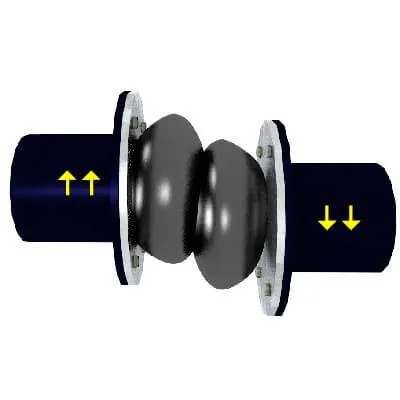

Movimientos de la Junta de expansión modelo: 111E

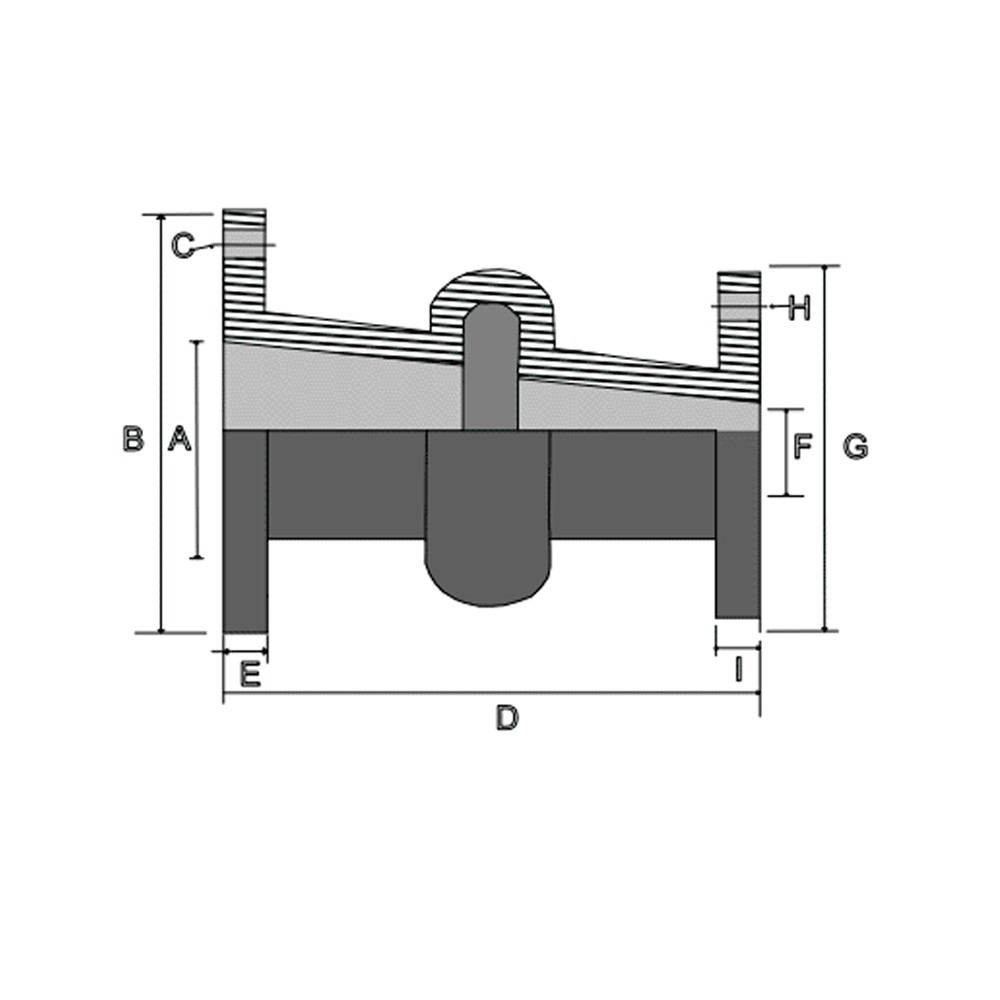

Selecciona las dimensiones de la Junta flexible que requieres:
| SELECCIÓN DE MEDIDA | ø MAYOR in | ø MENOR in | ø LARGO in |
|---|---|---|---|
| 1.5 | 1 | 6 | |
| 2 | 1 | 6 | |
| 2 | 1.25 | 6 | |
| 2 | 1.5 | 9 | |
| 2.5 | 1 | 8 | |
| 2.5 | 1.25 | 6 | |
| 2.5 | 1.5 | 6 | |
| 2.5 | 2 | 6 | |
| 3 | 1 | 9 | |
| 3 | 1.25 | 8 | |
| 3 | 2 | 6 | |
| 3 | 2.5 | 6 | |
| 3.5 | 1.5 | 9 | |
| 3.5 | 2 | 8 | |
| 3.5 | 2.5 | 6 | |
| 3.5 | 3 | 6 | |
| 4 | 1.5 | 12 | |
| 4 | 2 | 9 | |
| 4 | 2.5 | 8 | |
| 4 | 3 | 6 | |
| 4 | 3.5 | 6 | |
| 5 | 2.5 | 11 | |
| 5 | 3 | 9 | |
| 5 | 3.5 | 8 | |
| 5 | 4 | 6 | |
| 5 | 4.5 | 6 | |
| 6 | 3 | 12 | |
| 6 | 3.5 | 11 | |
| 6 | 4 | 9 | |
| 6 | 5 | 6 | |
| 8 | 4 | 15 | |
| SELECCIÓN DE MEDIDA | ø MAYOR in | ø MENOR in | ø LARGO in |
| 8 | 5 | 12 | |
| 8 | 6 | 9 | |
| 10 | 6 | 15 | |
| 10 | 8 | 9 | |
| 12 | 8 | 15 | |
| 12 | 10 | 9 | |
| 14 | 10 | 15 | |
| 14 | 12 | 9 | |
| 16 | 10 | 21 | |
| 16 | 12 | 15 | |
| 16 | 14 | 9 | |
| 18 | 12 | 22 | |
| 18 | 14 | 16 | |
| 18 | 16 | 10 | |
| 20 | 14 | 22 | |
| 20 | 16 | 16 | |
| 20 | 18 | 10 | |
| 24 | 16 | 28 | |
| 24 | 18 | 22 | |
| 24 | 20 | 16 | |
| 30 | 20 | 34 | |
| 30 | 24 | 22 | |
| 36 | 24 | 40 | |
| 36 | 30 | 22 | |
| 42 | 30 | 40 | |
| 42 | 36 | 22 | |
| 48 | 42 | 22 | |
| 54 | 42 | 40 | |
| 54 | 48 | 22 | |
| 60 | 48 | 40 | |
| 60 | 54 | 22 |
