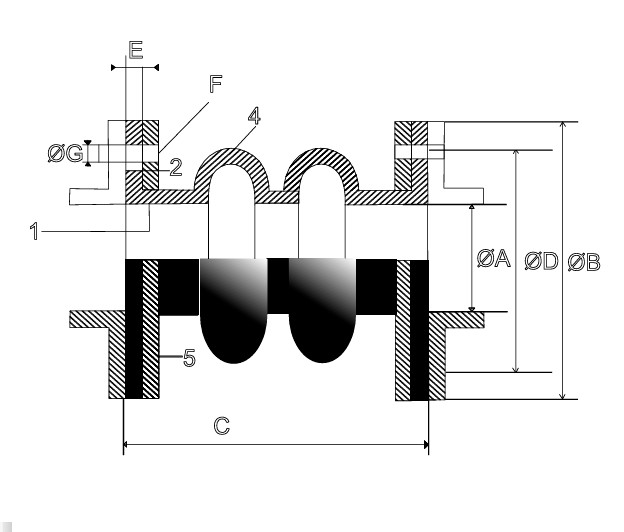

Modelo Seleccionado: Junta de expansión Estilo 1120
El modelo de arco doble de la junta de expansión 1120 es utilizado principalmente donde se necesita absorber mayor movimiento. Disponible en configuraciones de arco estándar y arco relleno. Las juntas de expansión 1120 están disponibles en arco estándar, fluido y arco relleno. Diseño integral de las bridas (no requiere empaques). Disponibles en Diámetros de Ø 1” hasta Ø 113”. Cuenta con una amplia capacidad de movimientos direccionales, con un incremento de hasta el 50%. Las Juntas de Expansión 1120 se fabrican en diferentes hules y combinaciones HULE NATURAL, EPDM, Neopreno, Clorobutilo, Nitrilo, Hypalon®, Viton®, Teflon®, estos en negro y en grado alimenticio
Movimientos de la Junta de expansión modelo: 1120
Selecciona las dimensiones de la Junta flexible que requieres:
| SELECCIÓN DE MEDIDA | ø NOMINAL DN in | LONGITUD L.T. in | PRESIÓN MÁXIMA LBS | CAPACIDAD DE VACÍO in/Hg | COMPRESIÓN in. | ELONGACIÓN in | LATERAL in | ANGULAR No DE GRADOS | TORSIONAL |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 24 | 6 | |
| 2 1/2 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 20 | 6 | |
| 3 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 20 | 6 | |
| 4 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 16 | 6 | |
| 5 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 16 | 6 | |
| 6 | 10 | 150 | 15 | 7/8 | 7/16 | 1 | 12 | 6 | |
| 8 | 10 | 150 | 15 | 1 3/8 | 3/4 | 1 | 12 | 4 | |
| 10 | 12 | 150 | 15 | 1 3/8 | 3/4 | 1 | 10 | 4 | |
| 12 | 12 | 150 | 15 | 1 3/8 | 3/4 | 1 | 10 | 4 | |
| 14 | 12 | 150 | 15 | 1 3/8 | 3/4 | 1 | 8 | 4 | |
| 16 | 12 | 150 | 15 | 1 7/8 | 1 | 1 | 8 | 4 | |
| 18 | 12 | 150 | 15 | 1 7/8 | 1 | 1 | 8 | 4 | |
| 20 | 12 | 130 | 15 | 1 7/8 | 1 | 1 | 8 | 2 | |
| 22 | 14 | 130 | 15 | 1 7/8 | 1 | 1 | 8 | 2 | |
| 24 | 14 | 130 | 15 | 1 7/8 | 1 | 1 | 8 | 2 | |
| 26 | 14 | 130 | 15 | 2 | 1 | 1 | 8 | 2 | |
| 28 | 14 | 130 | 15 | 2 | 1 | 1 | 8 | 2 | |
| 30 | 14 | 100 | 10 | 2 | 1 | 1 | 8 | 2 |
