Modelo Seleccionado: Junta de expansión Estilo 1130

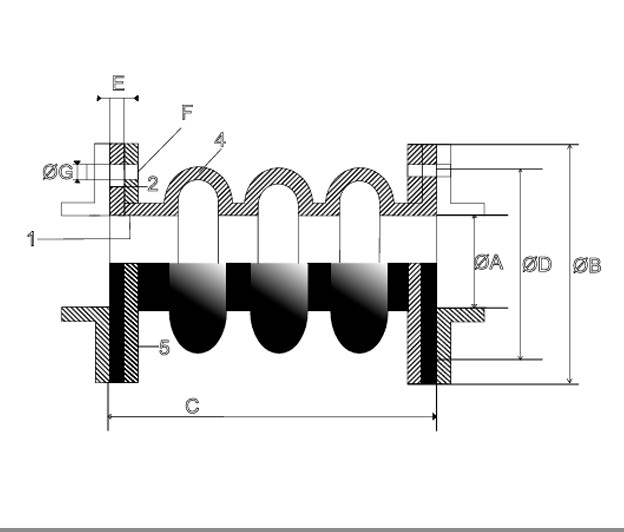

Junta 1130 Diseñada para soportar un rango mayor de movimientos laterales debido a la longitud y el número de corrugaciones que hay entre brida y brida. Es un diseño de triple arco bajo especificación para proporcionar estabilidad adicional para los movimientos laterales de hasta 4". Las juntas de expansión 1130 disponibles en arco estándar, fluido y arco relleno. Las Juntas de Expansión 1130 se fabrican en diferentes hules y combinaciones HULE NATURAL, EPDM, Neopreno, Clorobutilo, Nitrilo, Hypalon®, Viton®, Teflon®, estos en negro y en grado alimenticio.
Movimientos de la Junta de expansión modelo: 1130
Selecciona las dimensiones de la Junta flexible que requieres:
| SELECCIÓN DE MEDIDA | ø NOMINAL DN in | LONGITUD L.T. in | PRESIÓN MÁXIMA LBS | CAPACIDAD DE VACÍO in/Hg | COMPRESIÓN in. | EXTENSIÓN in | LATERAL in | ANGULAR No DE GRADOS | TORSIONAL |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 12 | 150 | 15 | 1 1/4 | 5/8 | 1 1/4 | 26 | 10 | |
| 2 1/2 | 12 | 150 | 15 | 1 1/4 | 5/8 | 1 1/4 | 22 | 10 | |
| 3 | 12 | 150 | 15 | 1 1/4 | 5/8 | 1 | 22 | 10 | |
| 4 | 12 | 150 | 15 | 1 1/4 | 5/8 | 1 | 18 | 10 | |
| 5 | 12 | 150 | 15 | 1 1/4 | 5/8 | 1 | 18 | 10 | |
| 6 | 12 | 150 | 15 | 1 1/4 | 5/8 | 7/8 | 14 | 10 | |
| 8 | 12 | 150 | 15 | 1 1/4 | 5/8 | 7/8 | 14 | 10 | |
| 10 | 14 | 150 | 15 | 2 3/4 | 1 1/4 | 3/4 | 14 | 10 | |
| 12 | 14 | 150 | 15 | 2 3/4 | 1 1/4 | 3/4 | 12 | 10 | |
| 14 | 14 | 150 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 16 | 16 | 150 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 18 | 16 | 150 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 20 | 16 | 130 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 22 | 16 | 130 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 24 | 18 | 130 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 26 | 18 | 130 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 28 | 18 | 130 | 15 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 | |
| 30 | 18 | 100 | 10 | 2 3/4 | 1 1/4 | 3/4 | 8 | 4 |
